廢氣處理塔的焊接方法詳解：工藝要點與質量控制

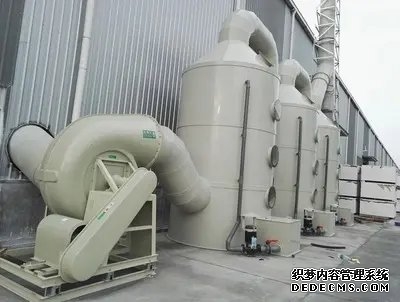

在工業生產中，廢氣處理塔作為關鍵環保設備，其焊接質量直接影響到設備的密封性、強度和使用壽命。由于工作環境常涉及腐蝕性介質或高溫高壓條件，對焊縫的可靠性要求極高。本文將系統介紹廢氣處理塔常用的焊接方法、工藝要點及注意事項，幫助從業人員掌握核心技術。



一、材料***性與焊前準備

廢氣處理塔多采用不銹鋼（如304/316L）、碳鋼或玻璃鋼復合材質，不同材料的物理性能差異決定了焊接策略的選擇。例如：

 不銹鋼易產生晶間腐蝕和熱裂紋，需嚴格控制層間溫度；

 碳鋼則需關注變形控制與抗氧化處理。

焊前必須徹底清理坡口兩側20mm范圍內的油污、氧化皮及水分，必要時進行酸洗鈍化預處理。對于厚板結構（δ≥8mm），建議開V型或U型坡口以保證熔透深度。



二、主流焊接工藝對比

 方法        適用場景                ***勢                   局限性



 手工電弧焊(SMAW)  現場修補、異形構件     設備便攜、適應性強      效率低、煙塵量***

 氣體保護焊(GMAW/GTAW)  主體焊縫、精密部件     成型美觀、氧化少         需惰性氣體供應系統

 埋弧自動焊(SAW)     長直焊縫、批量生產     效率高、稀釋率低         僅適用于水平/船形位置

 點固焊+分段退步法   ***型塔體組裝           減少累積變形風險         需***計算收縮補償量



 典型參數示例（以304不銹鋼為例）：

- 鎢極氬弧焊（TIG）：電流90-120A，氬氣流量12-15L/min，焊速≤8cm/min；

- 脈沖MIG焊：電壓24-28V，頻率50-80Hz，送絲速度3.5-4.5m/min。

三、關鍵工藝控制點

1 變形防控體系

采用“對稱施焊+剛性固定”組合方案：將筒節均分為4個象限交替焊接，每段長度不超過300mm；使用工裝夾具約束角變形，層間冷卻至100℃以下再繼續施焊。對于直徑＞2m的***型塔體，可預留反變形余量（通常為設計厚度的1%~2%）。



2 多層多道技術應用

單道焊縫高度不宜超過4mm，每層焊后用不銹鋼刷清除氧化物，確保層間融合******。***別注意蓋面層的緩坡過渡處理，避免應力集中導致的微裂紋擴展。



3 ***殊節點強化措施

 法蘭連接處：增加背部襯環，實施雙面全熔透焊接；

 檢修人孔周邊：采用交叉斜拉筋補強結構；

 噴淋管支架接口：設置加強板并做應力消除處理。



四、質量檢測標準流程

完成焊接后應執行三級檢驗制度：

 目視初檢：檢查是否有咬邊、氣孔等表面缺陷；

 滲透檢測(PT)：對懷疑區域噴涂著色劑進行微觀裂紋排查；

超聲波測厚儀掃描：重點檢測熱影響區的減薄情況（允許偏差±5%以內）。

根據GB/T 12469-2021《鋼制焊接常壓容器》規范，關鍵受力焊縫需達到Ⅱ級合格標準。



五、常見缺陷應對策略

 問題類型        根本原因分析              解決方案



 氣孔集群        保護氣體純度不足/濕度超標  升級為高純氬氣（≥99.99%），預熱母材至露點以上

 未熔合          運條速度過快              調整焊槍角度至75°~85°，降低行進速率

 晶間腐蝕        敏化溫度區間停留過久      嚴格控溫＜150℃，焊后立即水冷

 角變形超差      裝配間隙不均勻            使用激光定位儀校準組對間隙



六、安全操作規范

 必須穿戴阻燃工作服與自動變光面罩，在密閉空間作業時強制通風換氣；

 高空焊接需系掛雙鉤安全帶，設置防墜網屏障；

 廢棄焊條頭應分類回收，防止二次污染。



通過科學的焊接工藝設計與嚴格的質量管理，可使廢氣處理塔的焊縫合格率提升至98%以上。實際施工中建議結合DB37/T 5078—2018《***氣污染防治設施施工技術規范》進行過程管控，定期對焊工進行專項技能考核，確保環保裝備的安全高效運行。
