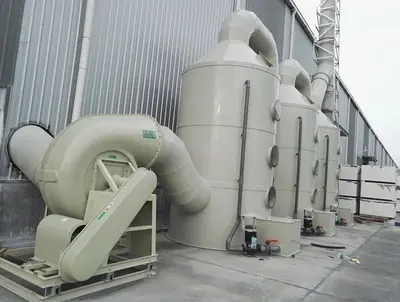

廢氣吸收塔計算重量的方法







廢氣吸收塔的重量計算是一個相對復雜的過程，它涉及到多個方面的因素。以下是一些關鍵步驟和考慮因素：



 一、確定基本參數



1. 塔徑：根據廢氣流量和流速，結合經驗公式或相關設計規范來確定塔的直徑。塔徑的***小直接影響到廢氣在塔內的流動速度和分布均勻性，進而影響吸收效果。例如，在一些設計中，會先計算出所需的空塔氣速，再根據空塔氣速和廢氣流量來確定塔徑。



2. 塔高：包括填料層高度和塔體的其他部分高度。填料層高度的確定與廢氣的性質、處理要求以及所選填料的***性等因素有關。一般來說，填料層高度越高，廢氣與吸收劑的接觸時間越長，吸收效果可能越***，但同時也會增加設備的高度和成本。



 二、計算各部件重量



1. 塔體殼體：通常根據塔體的材料、厚度以及塔體的表面積來計算。例如，對于圓柱形的塔體，其側面積為πDH（D為塔徑，H為塔高），再加上上下封頭的面積，即可得到塔體殼體的總面積，然后乘以材料的密度和厚度，就可得到塔體殼體的重量。假設塔體材料為碳鋼，密度約為7850kg/m³，若塔徑為2m，塔高為10m，殼體厚度為10mm，則僅殼體的重量就約為49.3噸。



2. 填料：不同類型的填料有不同的密度和堆積方式，因此需要根據填料的種類、體積以及堆積密度來計算其重量。如塑料鮑爾環填料，其密度一般在950-1050kg/m³之間，若填料體積為10m³，取平均密度為1000kg/m³，則填料重量約為10噸。



3. 內部件：如除霧器、噴淋層等內部件的重量也需要計算。這些部件的重量可以通過查閱相關產品手冊或按照實際尺寸及材質進行估算。以除霧器為例，若其材質為PP，單個除霧器的重量約為50kg，假設有10個除霧器，則總重量為500kg。



4. 支撐結構：用于支撐塔體的框架結構，其重量與塔體高度、直徑以及所選用的支撐材料等因素有關。這部分重量一般通過結構力學計算或參考類似項目的經驗數據來確定。

 三、考慮附加因素



1. 保溫層：如果廢氣吸收塔需要在一定的溫度條件下運行，可能需要設置保溫層。保溫層的重量需根據保溫材料的厚度、面積以及密度來計算。例如，采用巖棉保溫板，厚度為50mm，密度為150kg/m³，保溫面積為塔體外表面積的1.2倍，則保溫層的重量可通過計算得出。



2. 平臺扶梯：供操作人員進行檢查和維護的平臺扶梯也有一定的重量，可根據平臺和扶梯的尺寸、材質以及數量來估算。



3. 其他附件：如管道、閥門、儀表等附件的重量也需要考慮在內，這些重量相對較小，但也會對總重量產生一定的影響。



綜上所述，廢氣吸收塔的重量計算需要綜合考慮多個方面的因素，包括基本參數、各部件重量以及附加因素等。在進行具體計算時，應根據廢氣的性質、處理要求以及實際的設計情況選擇合適的計算方法和參數，以確保計算結果的準確性。
