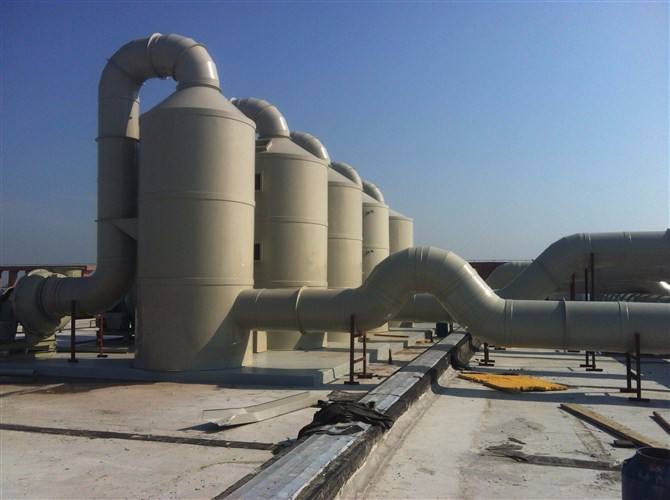

廢氣凈化塔的主體結構







     廢氣凈化塔起到祛除廢氣中有害氣體的效果，具有適用范圍廣，凈化效率，設備阻力，占地面積小的點。主要用于玻璃鋼為材料的廢氣凈化設備，具有合理，并選用的填料，阻力丟失少，比外表積***，化學反應，氣液比選用合理，吸收凈化效率，，耐老化性能***，便于安裝保護等點。廣泛用于化工、電鍍、五金、電器、醫藥、印染、電訊、掛鐘等機械加工中產生的NOX、SO2、H2SO4、HCl、HF、SIF4、CO2等有毒有害氣體的凈化；亦可適用于氨、硫化氫、酚光氣、甲醛、甲醇、胺類等惡臭物質的除臭處理；過濾面積依處理量而定，中和祛除效果95；口<10PPM 。風機、水泵可根據用戶現場布局、修理方便、結構緊湊、占地少等點。

    廢氣凈化塔的作業原理是將氣體中的質分離出來，轉化為無害物質，以到達凈化氣體的目的。它屬于微分觸摸逆流式，塔體內的填料是氣液兩相觸摸的基本構件。塔體外部的氣體進入塔體后，氣體進入填料層，填料層上有來自于***部的噴淋液體及前面的噴淋液體，并在填料上形成一層液膜，氣體流經填料空隙時，與填料液膜觸摸并進行吸收或中和反應，填料層能供給足夠***的外表積，對氣體流動又不致形成過***的阻力，經吸收或中和后的氣體經除霧器搜集后，經出風口排出塔外。吸收劑是處理廢氣的主要媒體，它的性質和濃度是根據不同廢氣的性質來選配，其處理氣體的耗用量，是通過核算吸收劑與惰性氣體的摩爾流量的比值來確定的。 廢氣由風機自風管吸入，自下而上穿過填料層；循吸收劑由塔***通過液體散布器，均勻地噴淋到填料層中，沿著填料層外表向下流動，進入循水箱。由于上升氣流和下降吸收劑在填料中不斷觸摸，上升氣流中流質的濃度來，到塔***時到達要求。液膜上的液體在重力效果下流入貯液箱，并由循泵抽出循 。



廢氣凈化塔的主體結構：

    （1）復合玻璃鋼貯液箱、加液管，在吸液管上加有濾液設備，進風選用復合玻璃鋼制造。

    （2）*、二級噴液均選用一排Y-1型尼龍噴嘴，保爾濾料和有機玻璃檢視孔。

    （3）有用擋水設有旋流板嗇擋水的效果。

    （4） 玻璃鋼風帽蓋。

    （5） F4-72型玻璃鋼離心通風機

    （6）塑料水泵或不銹鋼離心泵。

    （7）其它配件如塑料管件閥門、固定支架、檢修爬梯和進風管道等，用戶可在訂購時定制。
